检具是工业生产企业用于控制产品各种尺寸（例如孔径、空间尺寸等）的简捷工具，提高生产效率和控制质量，适用于大批量生产的产品，如汽车零部件，以替代专业测量工具，如光滑塞规、螺纹塞规、外径卡规等。检具是企业为控制产品质量而特质的一种检测工具，利用它可以快速地检验产品及工件是否合格。随着对企业产品质量要求的不断提高，检具在控制产品质量方面也发挥着越来越重要的作用。检具的设计必须按照产品及零件的特定形状专门设计，因此检具设计过程复杂，条件苛刻，制作精度要求高。目前，还没有专门的检具设计软件（或模块），检具的设计主要依赖设计人员在三维CAD软件上进行人工绘图的方式进行。
本文将详细介绍基于SolidWorks的汽车管路检具建模的一般过程，汽车管路检具主要由底板、检具模块、定位插针及其他零部件组成。
步骤1——生成管路
使用SolidWorks的扫描及相关命令生成基础管路模型，或直接导入管路模型。
步骤2——生成底板
底板为基准平面，用于支撑检具模块。

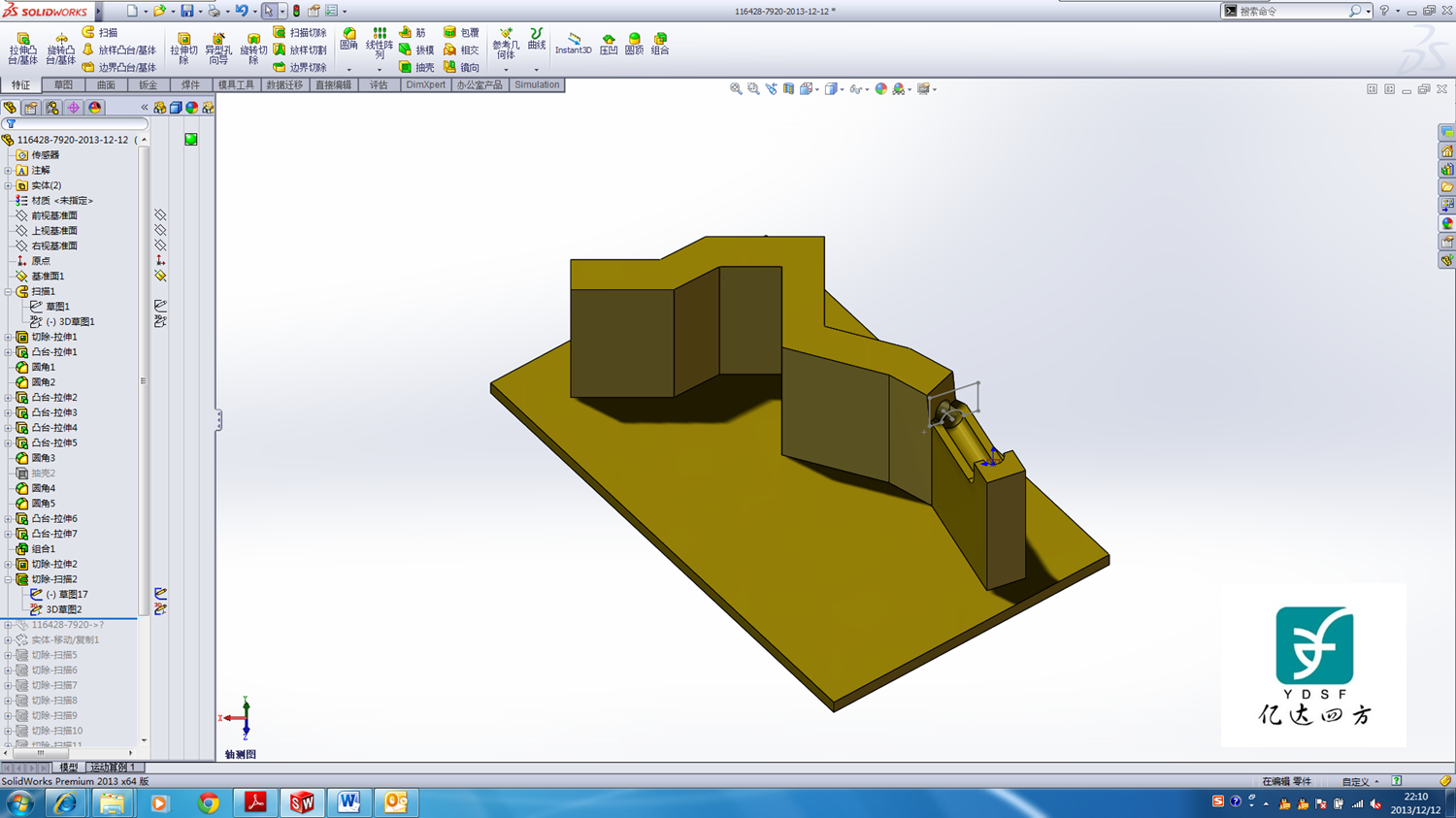

步骤3——创建检具模块
检具模块对管路进行定位和检测，使用等距实体、拉伸等命令创建基础检具模块。
步骤4——使用组合命令创建检验槽
步骤5——修改检具模块
步骤6——使用扫描切除
使用等距实体及转换实体引用绘制轮廓
新建3D草图 使用转换实体引用创建路径草图（管路扫描路径）
步骤7——扫描切除完成剩余部分
使用等距实体及转换实体引用绘制轮廓
新建3D草图 使用转换实体引用创建路径草图（管路扫描路径）
特别注意的是扫描命令不能完成所有，因为会出现路径自相交叉的情况，这时就要借助SolidWorks曲面命令来完成。
检具是检测管路是否合格的重要检测装置，检具的设计精度直接影响管路的质量，进而影响汽车的性能，检具的设计依赖于管路的形状和空间位置等因素，如何处理管路和检具之间的关系式整个设计过程的重点。在SolidWorks平台下基于此方法可以快速生成管路检具。
