3D草图绘制及应用
发表时间:2014-2-21

3D草图绘制及应用
   3D草图是SolidWorks的基本功能,使用3D草图可以在工作基准面上或在3D空间的任意点生成3D草图实体。在3D草图绘制中,图形空间控标可以帮助您在数个基准面上绘制时保持方位。在所选基准面上定义草图实体的第一个点时,空间控标就会出现。使用空间控标可以选择轴线以便沿该轴线绘制。
   3D草图最典型的应用就是焊件

               solidworks

  本文将介绍一种3D草图的快速绘制方法
步骤1——创建六面体

              solidworks


步骤2——创建3D草图

              solidworks

步骤3——选择任意一条边线

             solidwors

步骤4——选择任意一条边线后按Ctrl+A



              soldiworks



步骤5——单击转换实体引用

             solidworks



步骤6——退出3D草图绘制状态,删除拉伸特征(取消勾选-也删除所有子特征)及2D草图

              soldiworks



步骤7——修复3D草图错误,使用显示/删除几何关系命令删除现有几何关系

             solidworks



步骤8——重新添加约束-固定3D草图

               solidworks



至此3D草图创建完成

               solidworks


下面是3D草图的另一种应用(骰子的顶点是用3D草图切除的)

               solidworks

步骤1——创建基体

               solidworks

步骤2——在任意一顶点的三个面上绘制草图(如图)

               solidworks

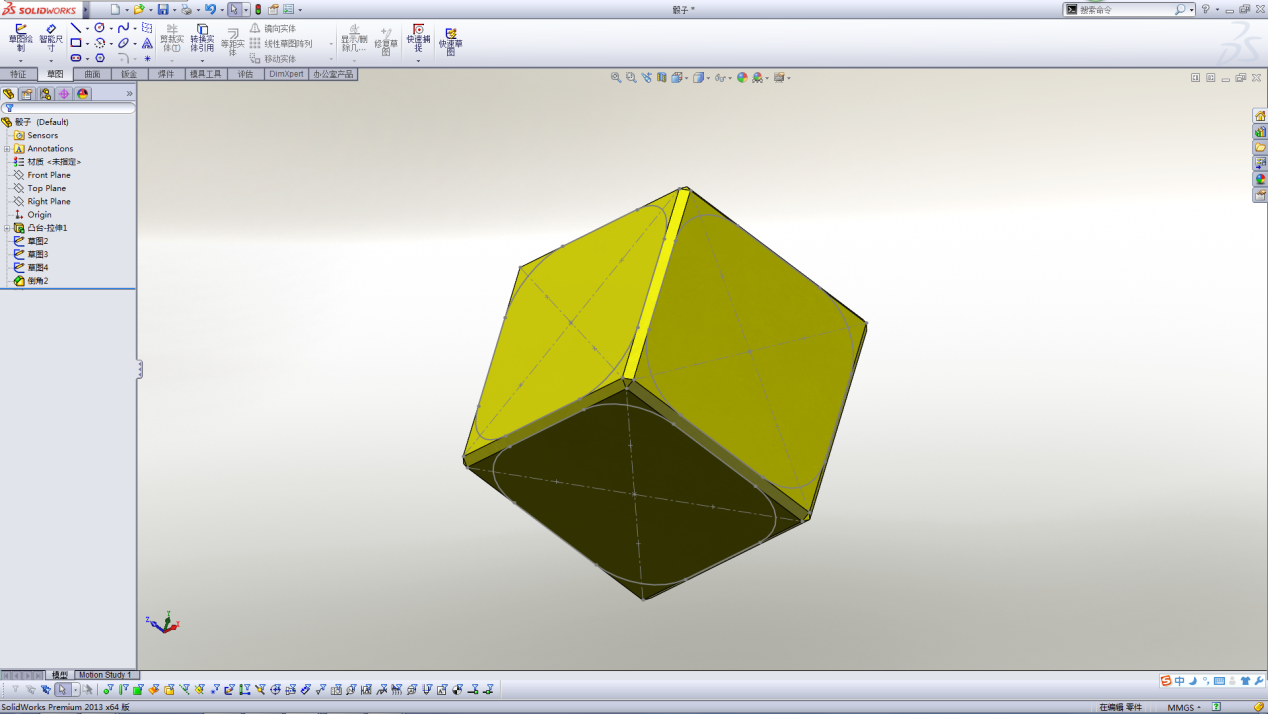

步骤3——倒角

                solidworks

步骤4——创建3D草图

                solidworks

步骤5——切除

               solidworks

步骤6——通过阵列及镜像功能生成骰子基体

              solidworks

最后通过切除及阵列命令完成骰子模型
