潘思达

北京亿达四方信息技术有限公司  技术部

总结：
利用这个功能您可以通过镜向现有asm中的prt或sub-asm来创建与源对象相同的副本或相似版本实例。希望能对大家的学习有一些帮助。下面就简单的来解释一下这个功能的使用过程和一点心得。

首先，在这个功能中有两个名词，源的“复制版本”或“相反方位版本”，他们之间的差异如下：

1.复制
当源的新实例被添加进asm后，你可以在结构树下面的" 镜像零部件" 收纳处找到它们，首先这个操作不会为这个新实例在本地生成新的文档或为源添加一个新配置来管理它，复制新实例的几何体与源完全相同，他们具有完全相同的特征树，并且是双向驱动修改，唯独是源与实例的方位不同而已。

    sw为新实例列出了几种与镜像相关的方位选择，如下图。

    单从最后的效果说，我们是可以采用“CRTL+拖动目标---装配”定位新实例的一般思路来完成的。

2.相反方位版本（限非toolbox件）

这个操作就要比复制来的更深入，它会为新实例在本地生成新的文档或为源添加一个新配置来管理它，我们在此处分开。

2.1  在现有文件中生成新的派生配置

选择这一项，我们将得到这样一个asm的结构树，保存asm你会看到其实这里面只有一个源prt存在而已。
那么单独打开这个新实例的操作其实就是打开源prt本身了，我们可以看到相比之前来说源特征树后面多了一个移动复制本体的动作用以完成移动代表新实例的几何体到新方位上去。

那么sw也就一定会使用另外一个新配置来管理最后这个操作，所以我们在配置管理器里面看到了默认配置的一个新的子配置，如下图。

既然我们在asm中看到的2个几何体其实是来自于相同prt或sub-asm的不同配置，那么就决定了他们之间的修改是双向驱动的。

2.2 生成新文件

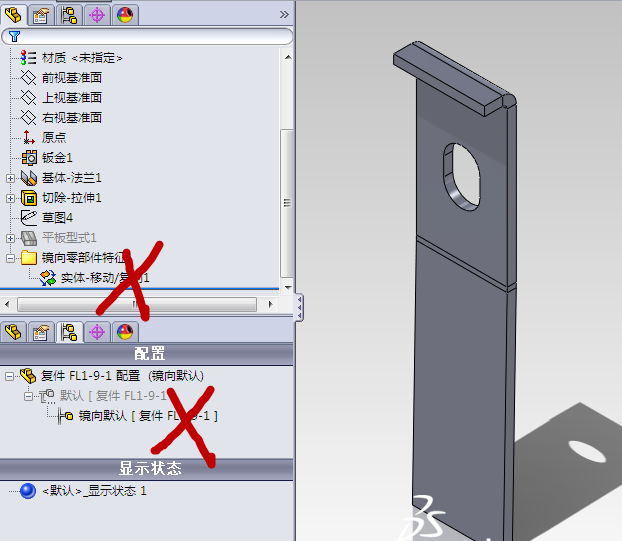

勾选“为镜像零件断开链接“、”将文件放置到... ..." ,源和副本的双向修改特性已经不再，我们将得到一个完全独立与源的新文件，

也就说我们可以进行必要的修正后得到一个与源相似版本实例，如下图。

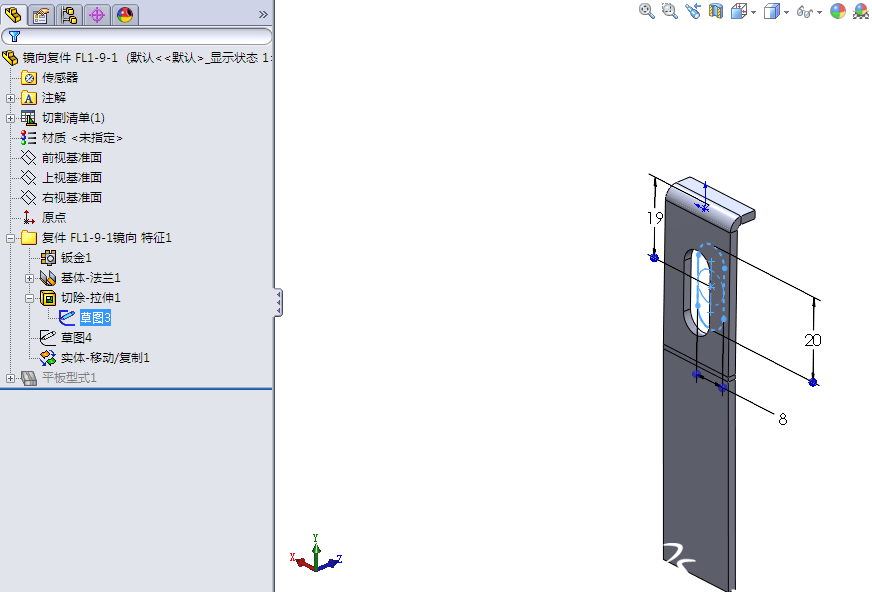

如不勾选上面两个选项的话，副本的特征树将是这样，如下图。

对实体使用“编辑特征”， 如下图。

sw会把来自与源的一些数据类型转移到副本上面来，

但是关于尺寸本身就是灰色，这代表它仅仅是一个派生尺寸，不能够反向编辑，如下图。
