[3D CAD] SOLIDWORKS 2017新功能之5——步路设计
发表时间：2016-7-19
当您设计管道、管路时还在用扫描功能来生成管路吗？这样传统的设计方法，需要的工作量是非常大的，但是我们用SOLIDWORKS Routing来设计管道，就可以在短时间内完成管道的设计。大家来看一下SOLIDWORKS软件 2017版本中线路设计模块有哪些提高效率的增强型新功能吧。
1、 SOLIDWORKS软件 2017版本自动步路增强功能
首先对于正交和柔性线路类型，将通过重新定位线路自动纠正自动步路故障。自动步路属性面板上列式了交替路径解决方案，SOLIDWORKS软件 2017版本最多同时提供七种解决方案。2016版本之前的只提供了围绕X/Y/Z方向布线的三种解决方案哦！如下图：
2、SOLIDWORKS软件 2017版本平展增强功能

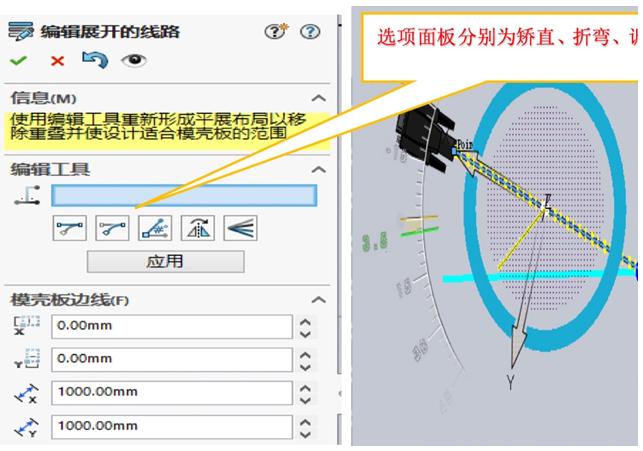

2.1 平展线路：当遇到复杂线路的时候，电线接头非常多，出工程图会相对麻烦，针对这一点，SOLIDWORKS 2017版本新推出了平展线路的增强功能：
1） 临时图形
2） 更改折弯角度和折弯半径
3） 确定要编辑的线路段一侧的固定点选择。
2.2 平展的非联通线路
SOLIDWORKS 2017软件电气平展功能支持制造和标注样式的非连通线路。之前，当您尝试平展非连通线路时将收到一则错误提示消息。
3、 固定不同线路穿过线夹
当您使多条线路穿过一个线夹时，各电线并不会绑在一起并且它们会从线夹轴等距。
-------------------------------------------------------------------------------------------------------------------
