上次小编给大家介绍了结构件的参数化设计方法，不知道大家还记不记得呢：

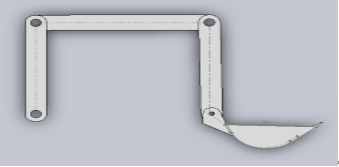

                           简易的挖掘机吊钩结构
SOLIDWORKS 软件中的参数化设计适用于各个模块，参数化设计技术以强有力的草图设计、尺寸驱动修改图形功能，成为初始设计、产品建模及修改系列设计、多方案比较和动态设计的有效手段。首先，基于三维完全参数化设计方式保证了产品设计的合理性和高效性，直观反映出产品的真实几何形状，其次，要有较强的二维草图绘图功底，完美的约束性，精确地几何标注都是技术能力的体现。
下面小编给大家介绍一下SOLIDWORKS 软件中钣金件自顶向下参数化设计的方法，其实钣金件是最适合用参数化设计的模块了，钣金件不如结构件形状复杂，约束关系相对简单，只要确定钣金件的主要参数数据，其他不确定的数值，建立两者之间的关系。通过调整主要参数，来修改和控制钣金件的几何形状，自动实现产品的精确造型。
该例子取自某企业轨道空调项目。此项目百分之九十的零部件为钣金件，没有进行参数化设计之前，零部件的重用率不足20%，几乎都要重新设计一遍，加之现在是提速时代，工期很紧，还要保证设计零错误，这就要求设计要快，精准，不出错。

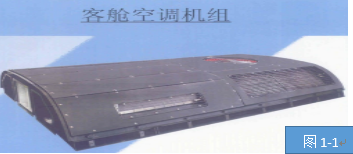

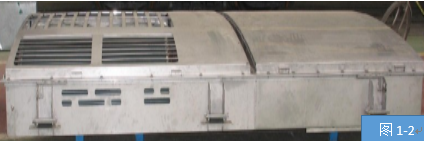

                                                        加工完成后的产品
空调机分为前室、后室、室内左侧、室内右侧、再有就是单独的零部件，气液分离器、通风机、蒸发器、电加热器、以及冷凝器等。

图1-3是空调最终优化后的模型图，该空调的尺寸参数是依据客户提供的技术协议尺寸、方案要求以及特殊结构沟通之后确定的。

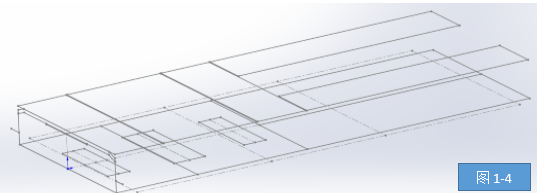

图1-4 在参数化设计中，最重要的工作是如何将复杂的实际结构转化为参数化的计算模型。

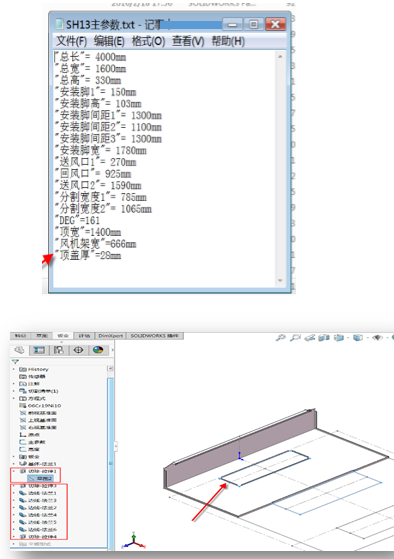

要建立参数化模型，首先生成带有尺寸的三维草图和草图具有关联关系的TXT文件。只要更改TXT文件表中的参数值，就可以生成相应的方案。在生成三维草图中需要注意的是，新的特征要尽可能利用已有的参数，必要时可以引用方程式。其目的是尽可能减少主参数的数量以及保证模型特征能够与参数相关联。

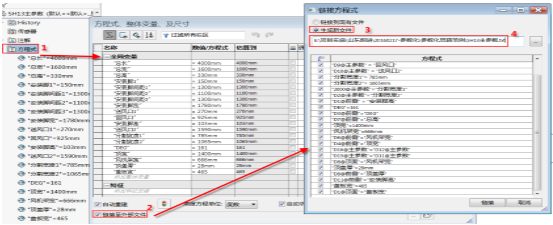

在SOLIDWORKS软件中运用方程式的全局变量，定义空调的主要参数。最后链接生成TXT文件。

零部件全部基于主参数三维草图建立，具有下面三方面优势：
1、轮廓重复利用，避免二次更改；
2、完全避免零件干涉隐患。
3、默认装配模式即可，不用再次编辑配合约束。
该方法将空调的装配信息、几何尺寸、外形形状以及约束关系进行参数化处理，利用一组参数来驱动设计模型的结构尺寸与装配关系，通过修改有关参数就可以改变空调的装配状态、几何形状，使得空调设计安全、快速、高效。此自顶向下参数化设计适用于那些产品结构定形，大的结构布局基本无变化，零部件重用率高的产品，此设计同人们的正常思维方式保持一致。从整体再到具体。设计者只需理解此方法的设计思路，类似产品均可借鉴用于我们设计工作中。

SOLIDWORKS 代理商亿达四方公司今年新推出的钣金工艺信息统计工具，可一键完成全部钣金件的出图、展开、生成物料清单、工艺清单、采购清单、线切割加工物料表等一系列报表和对应格式图纸，可实现用平时不到1/10的时间，完成全部工艺制造和采购相关的所有图纸、文档、报表自动汇总计算并生成相关文件。
从专业角度表述，即钣金零件工艺编制入手开发软件，读圆、方、长圆与特殊孔等图形数据，处理成模具数据（供数控冲床）。读取所有轮廓信息，处理成长度量（供激光切割）。折弯线长转化为模具长度（供生产组织），计算钣金实际面积（供表面处理），展开下料尺寸（供材料定额），三维形体的包络矩形（供运输）。软件自动产生DXF与DWG文档（供NC自动编程），自动生成图纸与展开图且自动标注尺寸，输出相关报表。本文从软件编制角度分析用户需求，软件数据源分析与阐述相应处理方式。
另外，我们针对复杂体的钣金零件，开发了一系列自动设计工具，直接通过输入参数，即可快速完成零件设计、展开计算、工程图出图。

----------------------------------------------------------------------------------------------------------------------------
