[3D CAD] SOLIDWORKS软件参数化设计+坐标定位法（二）管排设计
发表时间：2016-11-22
详细设计思想，参见上篇文章《SOLIDWORKS 软件参数化设计+坐标定位法实现复杂结构设计（一）——螺旋片设计》。本文以另外一个案例，来验证该方法的适应性及有效性。因此，本文只突出案例，不再强调方法细节。
管排设计思路：
1、先确定筒体参数、根据筒体参数确定管排参数，然后建模，再装配
2、同类型产品无需重新设计，只需要在该型产品的模型上，修改参数，并重新装配即可。
3、类似产品可借鉴本设计思路和建模方法。
管排设计步骤：

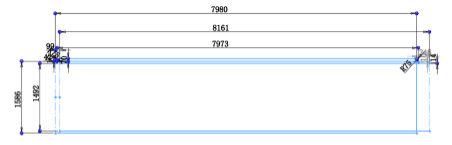

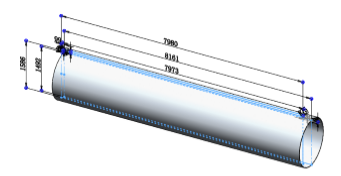

1.确定筒体参数及管排位置：

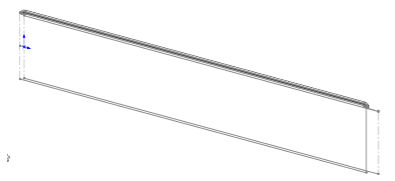

2.设计内、外筒体
要点：薄壁特征，基准面、薄壁方向、厚度、终止位置
3.设计排水管（外管）
要点：注意绝对坐标，采用焊件方式

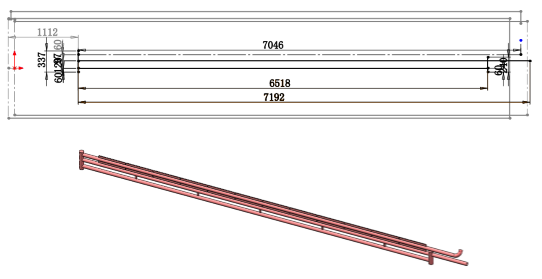

4.设计内管排单元
要点：注意角度，采用焊件设计方法：轮廓草图、型材定义、剪裁、加强筋、堵板
5.管道堵板（顶端盖功能）
要点：SW2015功能：顶端盖设计
6.筒体及管排装配：

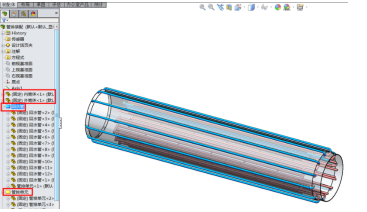

(1)坐标定位法：内外筒直接固定，回水管直接固定
(2)根据回水管，通过配合方式，定位内管排
(3)将管排及回水管一起进行圆周阵列
(4)解散阵列、固定、分配文件夹

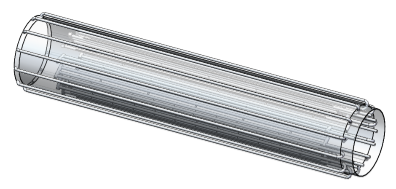

最终设计图：
----------------------------------------------------------------------------------------------------------
