如何使用SOLIDWORKS软件中的Draw compare功能比较工程图 亿达四方
发表时间：2019-5-31
在我们的日常工作中，我们经常会重复利用工程图文件。大家也都知道，我们在制作符合我们公司标准的工程图时，花费的时间可能是两个小时也可能是四个小时甚至更多，所以遇到相似的零部件时，我们都会重复利用工程图来节省时间。但是当面对两张相似的图纸时，我们没有办法一下子就找出两张图纸的区别在什么地方，可能需要一个尺寸一个尺寸去对比，才能发现区别所在。不仅浪费时间，还容易让人烦躁。有没有什么工具能够帮助我们来做这项工作呢，答案是肯定的，下面我们就来介绍一下SOLIDWORK的Draw compare功能。
Draw compare用来高亮显示两个所选工程图的不同之处，他会将两个相似零部件工程图里的不同地方显示出来，而且我们可以改变添加部分和移除部分的颜色，以使大家看起来更加方便。下面我们就来介绍一下如何使用该功能吧。
1、单击“工具”-“比较”-“draw compare”；
2、在打开的窗口中，点击“浏览”，为工程图1和工程图2添加文件；
3、单击“比较工程图”
，等待结果；

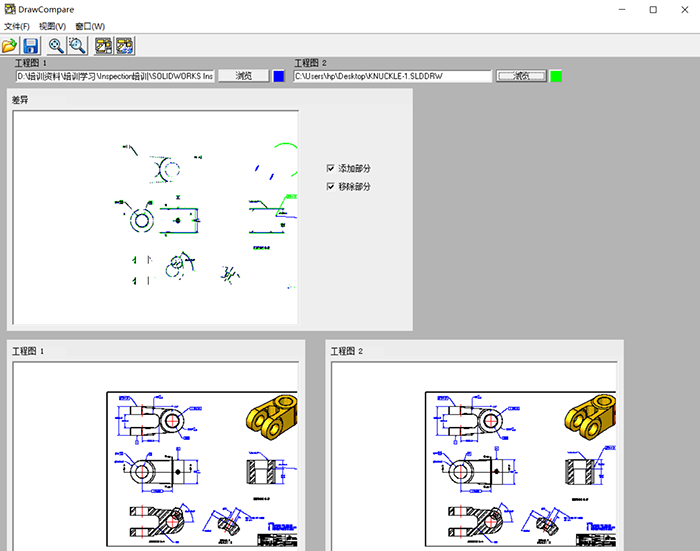

4、差异窗口显示蓝色字体为工程图1中删除的内容，绿色字体为工程图2中添加的内容（可以点击“浏览”后面的颜色方格来更改颜色）；
5、单击“局部放大”
，放大差异窗口的内容；
6、单击“保存”，将创建三个窗口的位图（*.BMP）文件。
