SOLIDWORKS 2020新功能增强——简化装配体特征
发表时间：2019-10-31
提起SOLIDWORKS的Defeature功能，基本没有用户知道，但是提起“去除参数”这个需求，就是很多用户需要的了。
目前的处理方式，很多都是把装配体转成STP实现去除参数的，但严格来说，STP还是保留了三维模型的完整、精确造型，花些时间，是可以在软件中还原带特征的模型的，如果供应商之间只需要模型的大致轮廓，那STP作为数据交换的格式就不合适了。手动删除特征就更加不合适，需要逐步删除需要简化的特征，而由于特征具有父子关系，在手动删除的过程中，非常容易出现报错。
最合适方法是使用SOLIDWORKS Defeature功能，设定简单、特征简化程度完全可控。

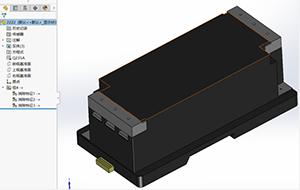

从下图可见，装配体中的零件带有完整特征数，可以参数化修改，借助SOLIDWORKS Defeature，可以做到不同程度的简化。
找到“工具”“Defeature”
使用“消除特征”“侧影轮廓”
在设置中，不同的简化方式能够满足不同的简化需求。

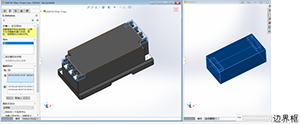

以下是同一个零件，不同简化方式的结果对比。
简化后的结果可以看到，精度从低到高，从最粗糙的只保留包络矩形到完整复制几何体造型，可以满足不同需求，此外，除了上述提到的新功能增强外，原先SOLIDWORKS defeature简化模型就能实现保留零件间的运动配合、保留关键特征等操作。
当完成设定后，保存方式可以选择新文档。
所有的简化后模型都可以和原模型关联，保持同步更新。
借助defeature，可以基本满足简化模型的所有需求，并且操作简单。
